シートメタルツーリングテクノロジーは 、現代の製造において重要な役割を果たし、生産効率、製品の品質、費用対効果を最適化するために正確な材料選択が必要です。この包括的な研究では、シートメタルダイの製造に使用される一般的な材料、その特性、アプリケーション、およびメーカーが直面する課題を調べます。
GDM（Zhuhai Gree Daikin Precision Mold Co.、Ltd。）は、自動車、家電製品、医療機器などの多様な産業向けの材料選択とダイデザインを最適化するための高度なCAE技術と豊富な経験を活用しています。 Springbackの予測、しわの予防、亀裂緩和に焦点を当てたGDMは、顧客の期待を超える精密ツールを提供します。この研究は、シートメタルダイの材料と、ますます競争の激しいグローバル市場で情報に基づいた意思決定を行うのに役立つ技術的意味についての貴重な洞察を提供します。
板金形成産業は、材料の選択とアプリケーションに関連するいくつかの重要な課題に直面しています。
板金ダイは、スタンピング操作中に重要な力に耐えなければならず、耐久性のために高い硬度レベルを必要とします。ただし、より硬い材料は通常、機械加工がより困難で高価であり、ツールの寿命と製造コストの間に挑戦的なバランスをとっています。このトレードオフは、正確な機械加工を必要とする複雑な幾何学にとって特に重要になります。
さまざまな板金ワークピース、特に高強度の鋼とアルミニウム合金は、ダイサーフェスにさまざまなレベルの研磨摩耗を生み出します。耐摩耗性が不十分であるため、時間の経過とともに刻印された部品の寸法変化が発生し、品質が損なわれ、費用のかかるダイのメンテナンスや交換が必要です。最適な摩耗特性を備えた適切なダイマテリアルの選択は依然として困難です。
高度な高強度鋼とアルミニウム合金は、形成後に重要なスプリングバックを示し、設計に組み込まれた正確な補償で死ぬことを必要とします。 DIE材料は、機械加工および熱処理中に寸法の安定性を維持し、正確なスプリングバックの予測と補償を確保し、重要な技術的課題を提示する必要があります。
現代の自動車および消費者製品には、クラスAの表面が必要になることが多く、非常に細かい仕上げに洗練され、生産ラン中にそれらの仕上げを維持できるダイマテリアルを要求します。さまざまなダイマテリアル全体でこれらの表面要件を達成および維持することは、継続的な課題をもたらします。
グローバルな競争は、品質を維持しながらコストを削減するよう、メーカーに強い圧力をかけます。これはしばしば、死の材料の選択の妥協につながり、短期コスト削減のために長期的なパフォーマンスを犠牲にする可能性があります。材料コスト、加工時間、熱処理要件、およびパフォーマンスのバランスをとることは、依然として常に課題です。
GDMは 、シートメタルダイの材料の選択とアプリケーションの課題に対処するための包括的な技術ソリューションを開発しました。
GDMは、CAEテクノロジーと数十年の実践的な経験を統合する材料選択に対する体系的なアプローチを採用しています。
シミュレーション駆動型の材料の決定：GDMは、高度なシミュレーションソフトウェアを利用して、ダイストレス分布、摩耗パターン、および潜在的な障害ポイントを予測し、特定のダイコンポーネントの材料選択を通知します。
マテリアルプロパティデータベース：同社は、さまざまなアプリケーションのさまざまなダイマテリアルのパフォーマンス特性を文書化する広範なデータベースを維持し、データ駆動型の選択プロセスを可能にします。
材料テストプロトコル：本格的な生産にコミットする前に、GDMは硬度テスト、微細構造分析、耐摩耗性評価などの厳しい材料テストを実施します。
GDMは、シートメタルダイマテリアルの利用に対するいくつかの革新的なアプローチを開拓しました。
コンポジットダイ構造：パフォーマンスと費用対効果を最適化するために、単一のダイ内の異なる鋼鉄グレードの戦略的な組み合わせ、必要な場合にのみプレミアム材料を配置します。
表面処理の最適化：Nitriding、PVDコーティング、レーザー硬化を含む専門的な処理の適用により、DIE全体で高価な基本材料を必要とせずに表面特性を強化します。
精密機械加工の卓越性：GDMの高度なCNC機器（マキノと三菱機械を含む）は、板金ダイで最大0.01mmの機械加工精度を実現し、材料の複雑さに関係なくスプリングバックの正確な補償を可能にします。
困難な要件を持つアプリケーションの場合、GDMは材料固有の設計アプローチを実装します。
高強度鋼形成ダイ：耐摩耗性を最適化しながら、チッピングや亀裂を防ぐのに十分な靭性を維持しながら、特殊な材料の選択と熱処理プロセス。
アルミニウム形成ソリューション：アルミニウムシート形成に固有の胆嚢予防と表面仕上げ要件に焦点を当てた材料選択。
プログレッシブダイの最適化：各ステーションで実行される特定の操作に基づいて、プログレッシブダイ内のさまざまなステーションの戦略的材料の選択は、耐摩耗性とタフネス要件のバランスを取ります。
シートメタルダイ産業は、それぞれが異なる特性とアプリケーションを備えたさまざまな材料を利用しています。
これらの高炭素、高クロミウム鋼は、優れた耐摩耗性と寸法安定性を提供します。 D2（1.5％の炭素と12％のクロム）は、耐摩耗性と靭性の優れたバランスを提供し、中〜高生産量に最適です。 D3は優れた耐摩耗性を提供しますが、エッジ摩耗が重要な薄いシート材料を形成するのに適した靭性が低いです。 A2は、耐摩耗性がわずかに減少したD2よりも優れた靭性を提供し、潜在的なストレス集中点で複雑なフォームダイに最適です。
主にホットフォーミングアプリケーション用に開発されましたが、これらの鋼は、優れたタフネスと中程度の耐摩耗性により、コールドフォーミングアプリケーションでますます使用されています。 H13は、クロム、モリブデン、バナジウムを含むバランスの取れた組成物を備えており、熱疲労と亀裂に対する例外的な耐性を提供します。これにより、大規模なドローダイや、亀裂抵抗が重要な複雑なジオメトリでダイを形成することで特に価値があります。
これらのプレミアムツールスチールには、かなりの量のタングステン、モリブデン、バナジウムが含まれており、例外的な耐摩耗性と赤硬度を提供します。高価ですが、高速鋼は高温で硬度を維持し、プログレッシブダイと大量生産の操作を削減するのに最適です。 M2はパンチと切断のエッジに広く使用されていますが、M4は極端な用途にさらに高い耐摩耗性を提供します。
Meehaniteのような高品質の鋳鉄材料は、優れた圧縮強度、耐摩耗性、優れた減衰特性を提供します。これらの特性により、鋳鉄はダイベース、ボルスター、およびそれほど重要ではないコンポーネントに適しています。現代の鋳鉄製剤は、脆性に関する従来の制限を克服し、適切な用途に費用対効果の高い代替手段を提供しています。
これらの中炭素鋼は、事前に保護された状態（通常28-32 HRC）で供給されており、機密性と耐摩耗性のバランスが良好です。これらは、プロトタイピング、低容量生産、および最大の耐摩耗性が主な関心事ではない大規模なダイに特に適しています。彼らの主な利点は、加工後の熱処理の必要性を排除し、リードタイムと潜在的な歪みを削減することです。
UddeholmのSleipner、Caldie、およびVanadisシリーズのようなプレミアム独自の合金は、特定の用途の耐摩耗性、靭性、および機械性の最適化された組み合わせを提供します。これらの高度な材料は通常、挑戦的なアプリケーションで延長されたダイライフを提供し、メンテナンスの削減と再調整の間のより長い生産の実行を通じてプレミアムコストを正当化します。

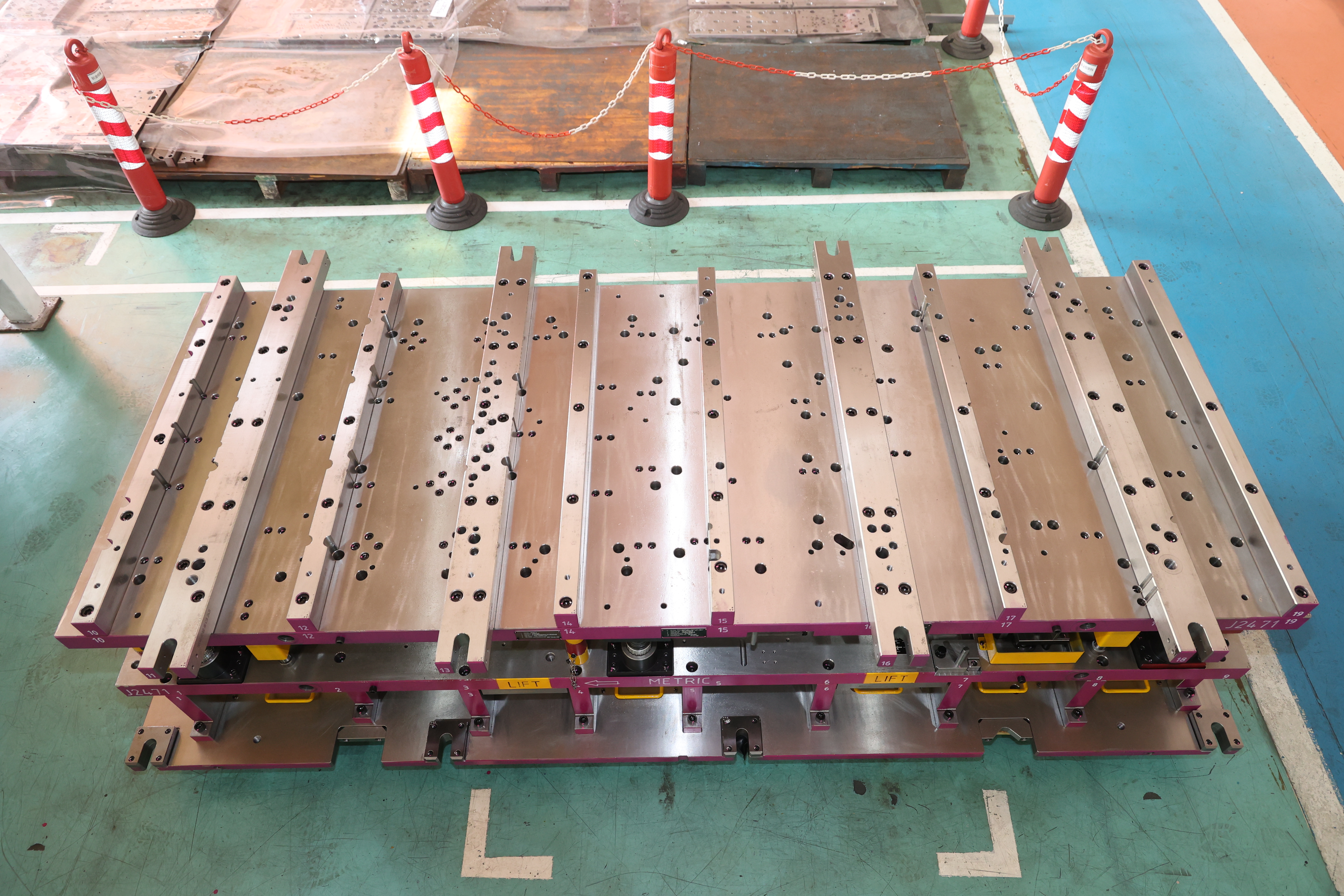

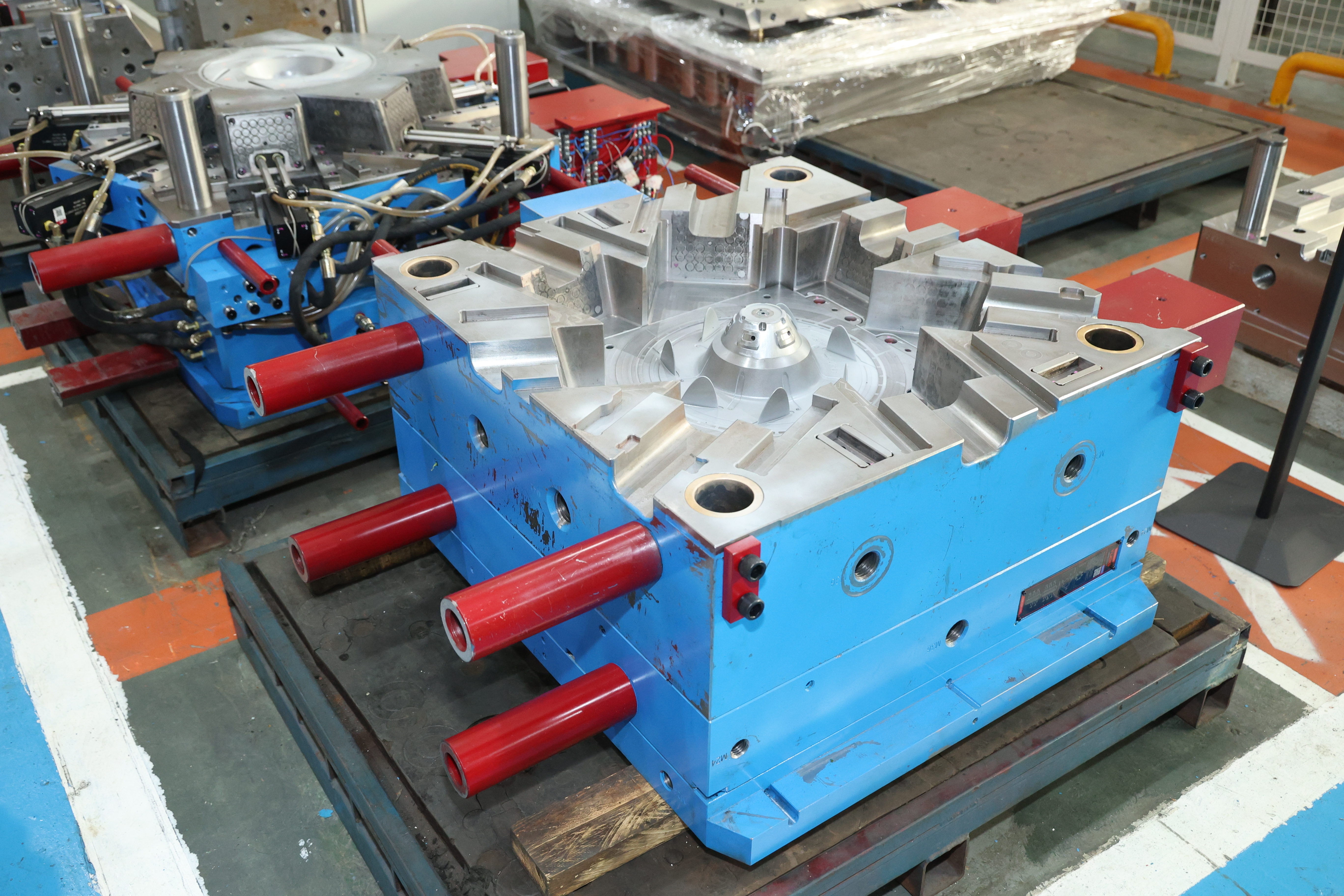

これらの洗練されたマルチステーションダイは、ストリップ材料がダイを介して進むにつれて、連続操作を実行します。 GDMは、構造コンポーネントにより経済的なオプションを使用しながら、パンチを切る（多くの場合M2またはD2スチール）などの高級エリアにプレミアム材料を利用しています。プログレッシブダイは、ブラケット、クリップ、電気部品などの複雑な部品の大量生産に最適です。それらの利点は、1回のプレスストロークで複数の機能を備えた完全な部品を生産し、生産性を大幅に向上させることにあります。
トランスファーダイは、各操作に専用のツールを備えた別々のステーションを備えており、自動化されたシステムによってステーション間でパーツが転送されます。 GDMは、各操作の特定の需要に基づいて材料を選択します。描画操作には、窒化したH13のような優れた胆汁抵抗を備えた材料が必要です。一方、操作の削減はD2またはM2鋼を利用する可能性があります。これらのダイは、構造コンポーネント、ドアパネル、プログレッシブダイが非現実的に広い材料ストリップを必要とするシャーシ部品などのより大きな自動車部品に最適です。
平らな板金から3次元形状を形成するために特化したDraw Diesには、優れた表面仕上げ能力と胆汁抵抗を備えた材料が必要です。 GDMは通常、アルミニウムで使用されるドローダイの特殊な表面処理でH13を使用しますが、D2はスチールアプリケーションに選択される場合があります。ドローダイは、自動車用ボディパネル、アプライアンスハウジング、深く描かれた容器に不可欠です。重要な利点は、単一の操作で複雑な3次元フォームを作成する能力です。
これらのダイは、1つのプレスストロークで単一のステーションで複数の操作（切断、形成、パンチング）を実行します。材料の選択は、最先端の要件と表面の考慮事項の形成のバランスをとる必要があり、多くの場合、異なる材料を使用した複合構造につながる必要があります。複合ダイは、生産量が単純なブラケット、形成された機能を備えたワッシャー、基本的なエンクロージャーコンポーネントなどのプログレッシブダイを正当化しない、切断および形成操作の両方を必要とする部品に最適です。
ベンドとフランジを作成するために特別に設計されたこれらのダイは、優れたエッジの耐久性と正確な寸法制御を必要とします。 GDMは通常、目に見える表面でのマーキングを防ぐために表面処理を備えた、曲げダイ用にA2またはD2スチールを選択します。曲げダイは、構造強化、取り付けフランジ、装飾的な特徴を作成するために、業界全体で使用されます。彼らの主な利点は、曲げが主要な操作である部品のシンプルさと費用対効果です。
GDMには、より効率的な材料利用で優れた性能を提供する高度な粉末冶金（PM）ツール鋼が組み込まれています。これらの材料は、従来の鋼で一般的な炭化物分離のない均質な微細構造を特徴としており、より高い硬度にもかかわらず、機械性が改善されます。 PM鋼は、死のコンポーネントの近くの形の生産を可能にし、従来の機械加工と比較して材料廃棄物を最大30％減らすことができます。それらの優れた耐摩耗性は、従来の代替品よりもダイの寿命を40〜100％延ばし、交換および関連する材料消費の頻度を減らします。
GDMは、ダイ全体ではなく摩耗したコンポーネントの選択的置換を促進する特殊な材料を使用して、モジュラーダイシステムを設計します。このアプローチは、より簡単にリサイクルされた材料に構造的なコンポーネントを基にしながら、Vanadis 8やcalmax for Wearアイテムなどの高性能材料を利用しています。モジュラー設計哲学は、従来のダイと比較して、生涯の材料消費量を最大70％削減します。これらのシステムは、簡単に分解するように設計されており、終末期にリサイクルするための材料の分離を促進します。
GDMは、パフォーマンスを損なうことなく、ダイマテリアルにリサイクルされたコンテンツの高い割合を組み込むサプライヤーと連携しています。最新の電気弧炉の生産方法は、合金要素と材料特性の正確な制御を維持しながら、最大100％のスクラップ鋼を組み込むことができます。このアプローチは、プライマリ生産と比較して、ダイマテリアルの二酸化炭素排出量を最大70％削減します。 GDMの材料テストプロトコルは、リサイクルされたコンテンツ材料がバージン材料と同じパフォーマンス基準を満たし、品質を損なうことなく環境上の利点を提供することを保証します。
自動車スタンピングの材料の選択は、生産効率、一部の品質、およびツーリングコストに直接影響します。材料選択に関するGDMの専門知識は、自動車メーカーが次のような重要な課題に対処するのに役立ちます。
高度な高強度鋼（AHSS）形成：最新の車両の軽量化には、ダイマテリアルに極端な需要を置くAHSS材料を形成する必要があります。 GDMは、これらの要求に耐えるために、端面を切断するためにヴァナディス8のような特殊な鋼や、カルディーのような特殊な鋼を実装します。
クラスAの表面要件：外部パネルが死ぬには、完全な表面仕上げを達成および維持できる材料が必要です。 GDMの適切な鋼の選択と精密研磨技術と組み合わされているのは、欠陥のない可視表面の生産を可能にします。
大量の生産需要：自動車のダイは、大幅に摩耗することなく数百万サイクルに耐えなければなりません。 GDMの材料の選択と治療プロセスは、最も要求の厳しい生産スケジュールの下でさえも延長されたダイライフを保証します。
アプライアンス業界では、高効率と一貫した品質のさまざまな材料を形成できるダイが必要です。
ステンレス鋼の形成：キッチンアプライアンスのコンポーネントは、多くの場合、ステンレス鋼を使用します。 GDMは、ステンレス鋼の形成に関連する特定の摩耗メカニズムに抵抗するために、適切な材料と表面処理を選択します。
混合材料生産：アプライアンスメーカーは、多くの場合、同じダイで複数の材料から部品を生産します。 GDMは、過度の摩耗や表面欠陥なしに軟鋼とアルミニウムの両方の成分を形成するのに適した汎用性の高いダイ材料を実装します。
コスト感度：競争力のあるアプライアンス市場は、費用対効果の高いツールソリューションを要求します。 GDMの材料の戦略的使用は、必要な場合にのみプレミアムオプションを配置し、コストパフォーマンス比を最適化します。
最新の電子機器と消費者製品は、シートメタル形成のためのユニークな課題を提示します。
小型化の傾向：ますます小さなコンポーネントが必要になり、非常に正確な切断エッジと表面形成で死ぬ必要があります。 GDMは、非常に小さなスケールで鋭いエッジと正確な寸法を維持できる高性能材料を利用しています。
薄い材料の形成：多くの電子エンクロージャーは、しわや涙を避けるために正確な制御を必要とする薄い材料を使用しています。 GDMの材料選択は、マークなしで滑らかな材料の流れを促進する表面特性に焦点を当てています。
複雑なジオメトリ：コンシューマーエレクトロニクスは、多くの場合、複雑な3次元形式を備えています。 GDMは、生産に十分な耐久性を維持しながら、これらの複雑なジオメトリを作成するために正確に機械加工できるダイマテリアルを選択します。
医療機器の製造は、板金の形成に最も要求の厳しい要件のいくつかを提示します。
規制コンプライアンス：医療コンポーネントは、しばしば絶対的な一貫性とトレーサビリティを必要とします。 GDMの材料選択プロセスには、規制要件をサポートするための詳細な文書が含まれています。
精度要件：手術器具と埋め込み型デバイスには、例外的な精度が必要です。 GDMは、必要な許容範囲を達成および維持するために、優れた寸法の安定性を備えたプレミアムダイマテリアルを実装します。
特別な材料形成：医療機器は、多くの場合、チタンやニチノールなどの特殊な合金を使用しており、独自の形成の課題を提示します。 GDMは、これらの挑戦的なワークピース素材に特に適したダイマテリアルを選択します。
GDMは、高度な機器と広範な専門知識を活用して、幅広いシートメタルダイマテリアルを包括的にサポートしています。
コールドワークツール鋼：D2、A2、D3、および特殊なグレードの完全な処理機能は、シートメタルダイで最大0.01mmの高精度CNC機器を使用しています。
ホットワークツール鋼：H13およびH11の特殊な機械加工プロセス。寸法の安定性を維持する熱処理プロセスに特に注意してください。
高速鋼：M2、M4、およびプレミアムHSSグレードの精密粉砕およびEDM処理は、コンポーネントを切断するためのグレードと高摩耗アプリケーションのためのグレードを処理します。
鋳鉄のコンポーネント：優れた振動減衰特性を備えた高品質の鋳鉄を使用したダイベースの生産とサポート構造。
特殊合金：UddeholmのSleipner、Caldie、およびVanadisシリーズなど、最も要求の厳しいアプリケーションを含むプレミアム独自の合金の処理。
高度な表面処理：材料の性能特性を高めるために、ニトリング、PVDコーティング、特殊な研磨など、さまざまなコーティングおよび処理の実装。
GDMの技術的能力には、包括的なテストと検証が含まれ、選択された材料が最終アプリケーションで最適に機能するようにします。同社のZeiss CMM機器は、0.003mm/2000mmを超える精度で精密な測定を可能にし、材料の複雑さに関係なくDIEコンポーネントが寸法要件を満たすことを保証します。
シート メタルダイ業界は、 いくつかの継続的な材料関連の課題に直面しています。
超高強度材料の形成：自動車および航空宇宙産業は、1000 MPaの引張強度を超える材料をますます使用するように、従来のダイ材料は加速摩耗と潜在的な故障に直面します。
コストの圧力とパフォーマンス要件：グローバル競争は、パフォーマンスと寿命を維持または改善しながら、ツールコストを削減するために継続的な圧力を促進します。
環境規制：特定の合金要素と治療プロセスの制限を増やすと、いくつかの従来の材料オプションが制限され、新しい選択肢が必要です。
熱処理の歪み：複雑なダイの幾何学は、熱処理中に予測不可能な歪みを経験し、次元の精度を損ない、高価な補正操作を必要とすることがよくあります。
シートメタルダイ材料の研究開発は、いくつかの有望な方向に進んでいます。
高度な計算材料科学：微細構造レベルでのコンピューターモデリングにより、硬度、靭性、および機械性の正確なバランスの取れた特性を備えたDIEアプリケーション向けに特別に最適化された新しい合金の開発が可能になります。
勾配材料：構造全体でさまざまな材料特性で死にます - 硬いコアに移行するハード耐摩耗性表面 - は、インターフェイスや問題のない異なる材料の最適な特性を組み合わせることを約束します。
添加剤の製造統合：ハイブリッドダイは、伝統的に製造された基地と添加剤で製造された機能を組み合わせて、最適化された材料の配置と、死ぬ寿命を延ばすコンフォーマル冷却チャネルを含む特性を可能にします。
組み込みセンサーを備えたスマートマテリアル：DIE材料内のセンサーテクノロジーの統合により、摩耗、ストレス、温度のリアルタイム監視が可能になり、予測的なメンテナンスとプロセスの最適化が可能になります。
GDMはこれらの開発の最前線に留まり、研究と技術に継続的に投資して、板金形成のニーズに合った最先端の材料ソリューションを顧客に提供しています。
適切なシートメタルダイマテリアルの選択と適用は、業界全体で最適な生産効率、一部の品質、および費用対効果を達成する上で重要な要素のままです。高度なCAEテクノロジーと精密な製造能力と組み合わされた材料選択に対するGDMの包括的なアプローチにより、特定の顧客要件に合わせた高性能ダイの提供が可能になります。
スプリングバック、しわ、ひび割れなどの一般的なシートメタル形成の問題を予測し、対処することに関する同社の専門知識は、ダイマテリアル特性の洗練された理解と、さまざまなワークピース材料との相互作用に直接結び付けられています。最適な材料を選択し、適切な治療を適用することにより、GDMは顧客がこれらの課題を克服し、一貫した高品質の生産を達成するのに役立ちます。
製造業は、より強力な材料、より複雑な幾何学、およびより高い品質の基準に向けて進化し続けているため、洗練されたダイの材料選択の重要性は増加するだけです。 GDMの材料研究、テスト能力、および処理技術への継続的な投資により、顧客はシートメタル形成のこの重要な側面における最新の進歩から利益を得ることができます。
シートメタルダイの材料の将来には、一般的な使用ではなく、特定の用途向けに設計されたますます特殊な合金と複合構造が含まれる可能性があります。 GDMの深い専門知識と包括的な製造能力は、会社がこの進化をリードし、顧客の期待を超えてシートメタル形成技術の最先端を前進させる精度のダイを提供するようにしています。
