■金型設計
800mm（包括的）を超える金型ベースの長さまたは幅のいずれかの金型は、少なくとも4つの制限ブロックで設計する必要があります。それ以外の場合、リミットブロックの数は、エジェクターピンホールの数に応じて調整できますが、イジェクターピンホールの数よりも少なくはありません。
対称的な配置を確認します。
一般に、制限ブロックは、エジェクターピンホールの真上または近くに配置する必要があります。
■設計方法
限界ブロックは、3D金型構造に直接設計され、エジェクタープレートに均一に組み立てられなければなりません（下の図に示すように）。それらは、金型ベースメーカーによって直接機械加工されます。

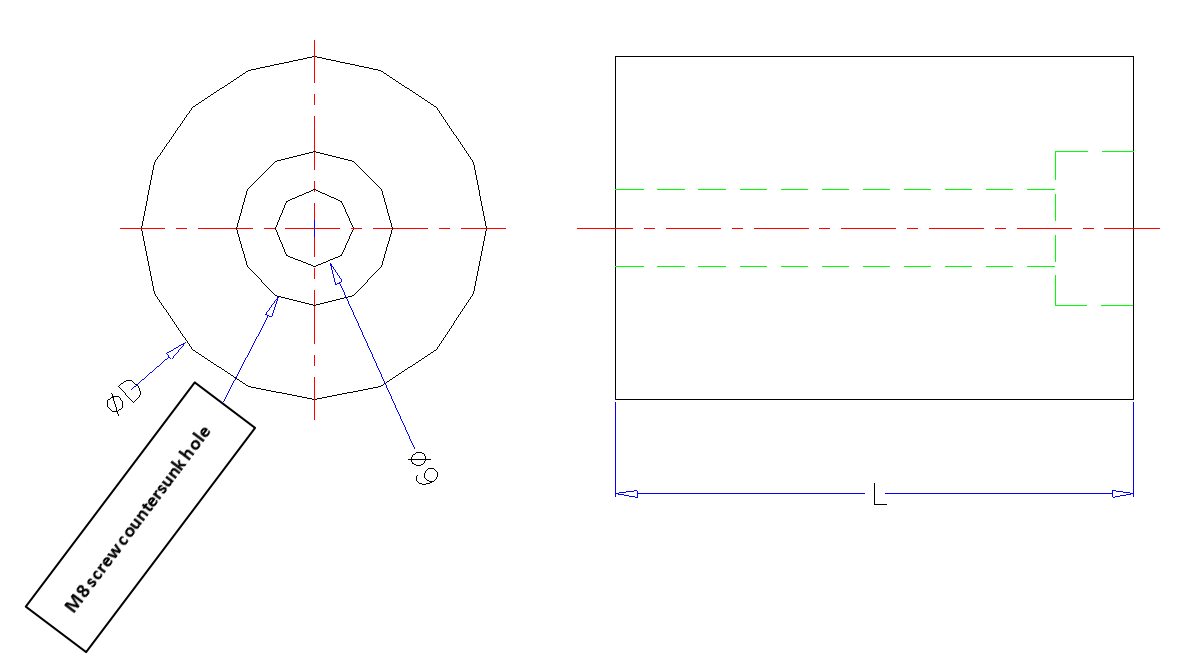

■ストッパーの寸法
外径 | ネジを使用します | 長さ | 知らせ |
φ30 | M8 | 実際の状況によると | ダイプレート幅＜400 mm |
φ50 | M8 | 実際の状況によると | ダイプレート幅≥400mm |
配置を決定するときは、柔軟な調整を行う必要があります。これは、イジェクターピン、エジェクタースリーブ、角度リフター、サポート柱、スプリングロードロッド、またはエジェクタープレートガイドの柱との干渉がないことを確認する必要があります。
