■概要
複数の空洞を備えた型の場合、ランナーとゲーティングシステムの設計が重要です。重要なパラメーターは、材料が空洞を同時に満たすことができることを保証する充填バランスであり、バリやカビのような射出成形の問題を防ぎます。したがって、充填バランスは製品の品質に密接に関連しています。
当社のGreedaikinMoldによって開発された128キャビティの金型では、革新的なランナーシステム構造を通じて充填バランスが達成されます。
■キーデザインポイント
1.ホットランナーマニホールドレイヤードデザイン
2.マニホールドのランナーは、等級付けされた下降バランスの取れたデザインを採用しています

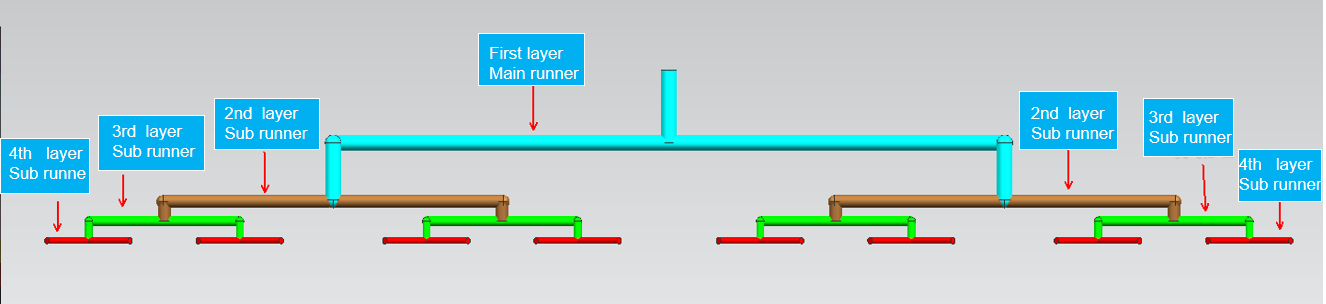

マルチキャビティの金型設計の場合、ランナーのバランスは、製品の品質を決定する重要な要因です。設計プロセス中に、さまざまなソリューションが分析およびシミュレートされ、比較を通じて層状のホットランナーシステムが採用されます。ホットランナーは、内部的に段階的に減少するランナーデザインコンセプトを採用しています。
主なゲーティングスキームは次のとおりです。
1.金型マニホールドは2つの層に分割されます。最初の層は、メインインジェクションノズルからメインランナーシステムの4つのグループに分割されます。
2。2番目のレイヤーは、メインノズルのブランチランナーによって独立して供給される4つのマニホールドシステムで構成されています。マニホールド内のランナーは3つのレイヤーに分割され、最終的に製品を埋める前にサブランナーからホットチップに入ります。ここでは、各ランナーのバランスが取れて、128の空洞すべての同時充填を確保し、同時に注射を完了します。これにより、製品の品質が保証され、利回りが大幅に向上し、製品の資格率が大幅に向上します。
