スタンピングダイは、現代の製造業で不可欠であり、自動車、航空宇宙、家電などの産業全体で精密成分を生産するためのバックボーンとして機能します。業界のレポートによると、自動車製造の金属部品の60％以上が死のスタンピングに依存しており、コスト効率と製品の品質における重要な役割を強調しています。設計が不十分なダイは、亀裂、しわ、寸法の不正確さなどの欠陥につながり、スクラップ率を最大15％増加させ、生産コストを膨らませる可能性があります。
スタンピングダイ製造には、高品質で費用対効果の高い生産を確保するために、設計、材料選択、精密機械加工、CAEシミュレーションやDFM分析などの高度な技術を統合する体系的なプロセスが含まれます。
この記事では、CAE駆動型の設計最適化、高精度の機械加工、インテリジェントな製造などの新しいトレンドなどの主要なプロセスを調査し、ダイマニュファクチャリングの複雑さを掘り下げています。また、業界のリーダーが最先端のテクノロジーを活用して競争上の利点を維持する方法を調べます。
スタンピングダイは、現代の製造の基礎として機能し、コスト効率と材料利用を最適化しながら、自動車、航空宇宙、家電などの産業全体で精密成分の大量生産を可能にします。
スタンピングダイは、平らな金属シートをミクロンレベルの精度で複雑なジオメトリに変換するように設計されています。自動車製造では、ボディパネル、ブラケット、エンジン部品などの構造コンポーネントの70％以上が、スタンピングダイに依存しています。このプロセスにより、大量の出力の再現性が保証されます。たとえば、プロッグダイは、±0.01mmのタイトで許容度で1時間あたり1,000以上の部品を生成できます。この効率は、EVバッテリーエンクロージャーやアプライアンスハウジングなど、大規模な生産を必要とする産業にとって重要です。
高強度鋼（HSS） やアルミニウム合金スタンピングダイニングにより、構造の完全性を維持しながら、超薄いコンポーネント（厚さ0.6mmのEVバッテリートレイなど）の形成を可能にし、車両の重量を20〜30％削減します。また、ダイは最適化されたネスティングデザインを通じて材料廃棄物を最小限に抑え、95％以上の材料利用率を達成します。これは、持続可能性の目標のために重要です。 などの軽量材料へのシフトは、耐久性と精度が向上して死ぬことを要求します。
現代のスタンピングは、進化する業界の要求に対処するために、高度な技術を統合します。
CAEシミュレーション：オートフォームなどのツールは、材料の流れ、薄くのリスク、スプリングバックを予測し、試行反復を 50％削減し 、開発コストをプロジェクトあたり20,000〜50,000削減します。
AI駆動型の設計：生成アルゴリズムは、強度を損なうことなく、減量のためにダイ構造を最適化します（たとえば、22％軽量ダイ）。
表面工学：TDコーティングやエレクトロポリッシングなどの技術は、ステンレス鋼のような耐腐食性材料をスタンプするために重要な3倍の寿命を強化します。
初期のダイ製造コストは高く（複雑さに応じて50,000〜500,000）、長期のROIは比類のないものです。単一のプログレッシブダイは、メンテナンスを必要とする前に500万部以上の部品を生成することができ、1部あたりのコストは大規模な$ 0.10に低下します。自動車のような産業は、スタンプされた部品の一貫した装備により、組み立てコストを15〜20％節約します。
コスト削減戦略：
モジュラーダイ：複数の部品設計に迅速な再構成を可能にし、ツールコストを40％削減します。
予測メンテナンス：IoTセンサーは、故障の200時間以上前にマイクロクラックを検出し、予定外のダウンタイムを60％削減します。
自動車：HSSコンポーネントのDIESには、1,500以上のMPA引張応力に耐えるために、窒化した表面（≥60HRC）を備えた硬化ツール鋼（例、D2またはM2）が必要です。
エレクトロニクス：マイクロスタンピングダイは、0.1mmピッチトレランスを備えたコネクタを生成し、EDM（電気放電加工）精度で有効になります。
医療機器：ミラーフィニッシュダイ（エレクトロポリッシングを介して）は、手術ツールの生体適合性とBurrのないエッジを確保します。
新たな傾向は、ダイマニュファクチャリングを再構築しています：
デジタルツイン：ダイの仮想レプリカは、実際のパフォーマンスをシミュレートし、プレス速度（≤20SPM）、クランプ力などのパラメーターを最適化します。
持続可能な慣行：リサイクル可能なツール鋼とMQL（最小数量潤滑）システムは、CO₂排出を35％削減します。
ハイブリッドダイ：カーボンファイバー強化ポリマーと鋼コアを組み合わせて、40％の重量削減と熱応答を高速化します。
Stamping Die Manufacturingは、高度な設計方法論、精密機械加工技術、および厳密な品質制御を統合して、Micronレベルの精度で複雑なコンポーネントを形作ることができる高性能ツールを作成します。
このプロセスは、 CAE（コンピューター支援エンジニアリング）シミュレーションから始まり 、ダイジオメトリを最適化し、形成中の材料の挙動を予測します。オートフォームやANSYSワークベンチなどのツールは、ストレス分布、リスクの薄化、スプリングバック効果を分析し、試行反復を50％減らし、開発サイクルを12週間から6週間に短縮します。
この段階では、製造（DFM）の 原則の設計が重要です。エンジニアの検証：
最小曲げ半径（アルミニウムの材料厚）。
穴の間隔（変形を避けるための直径1.5倍以上）。
ドラフト角度（滑らかな部分排出のための1°以上）。
自動車フェンダーダイに関するケーススタディでは、CAEとDFMを組み合わせることで、材料廃棄物を18％減少させ、 最適化された冷却チャネル設計により寿命を 30％延長する方法が示されました。
ツール鋼は、 耐摩耗性と熱安定性のために、ダイマニュファクチャリングを支配しています。一般的な材料は次のとおりです。
AISI D2 ：耐摩耗性、最大62 HRCの硬度の高いクロム含有量（12％）。
AISI O1 ：複雑な幾何学のための優れた加工性を備えたオイル硬化鋼。
炭化物の挿入物：ブランキングエッジのような高装飾領域で使用され、寿命を3倍に延長します。
材料の前処理には次のことが含まれます。
レーザー切断：±0.05mmの精度でブランクを準備します。
熱処理：真空消光により、均一な硬度が保証されます（たとえば、60〜62 HRC）。
CNC加工：5軸CNCミルは、表面粗さ≤RA0.4μm、平らで±2μm以内の複雑な幾何学（アンダーカット、テーパー壁）を実現します。たとえば、スマートフォンのシャーシが±2μmの許容範囲を満たすために20時間以上の精密製粉が必要です。
電気放電加工（EDM） ：エレクトロニクスダイの0.1mmピッチコネクタなどのマイクロフィーチャーに最適です。ワイヤーEDMは、±0.005mm精度で硬化した鋼を切断し、航空宇宙コンポーネントにとって重要です。
添加剤の製造：レーザーパウダーベッド融合を介して印刷されたコンフォーマル冷却チャネル、サイクル時間を25％、反りを 12％削減する.
TDコーティング：蒸気堆積プロセスにより、耐摩耗性が3倍増加し、ステンレス鋼の取り扱いに最適です。
エレクトロポリッシング：深い描画アプリケーションで摩擦を40％削減し、ガーリングを最小限に抑えます。
ニトリッド：表面硬化（1,200〜1,500 hVまで）は、大量生産（500,000以上のサイクルなど）で寿命を延ばします。
インプロセスモニタリング：IoTセンサーは、プレストン数（800〜2,500トン）やRAM速度（≤20SPM）などのパラメーターを追跡し、±1％の部品の一貫性を維持します。振動センサーは、故障の200時間前にマイクロクラックを検出し、計画外のダウンタイムを60％削減します。
後処理検査：
測定機（CMMS）を調整して、許容値を検証します（例：±0.01mm）。
3Dスキャンは、完成したダイをCADモデルと比較し、0.02mmを> 0.02mmを識別します。
リサイクル可能なツールスチール：DIEあたりCO₂排出量を35％削減します。
AI駆動型の最適化：生成アルゴリズムの設計軽量ダイは、剛性を維持しながら22％少ない材料で死にます。
ハイブリッドダイ：カーボンファイバー強化ポリマーと鋼コアを組み合わせて、40％の重量削減と熱応答を高速化します。
プロセス | 許容範囲 | サイクル時間 | コスト効率 |
|---|---|---|---|
5軸CNC加工 | ±2μm | 20時間以上 | 高い |
レーザー切断 | ±0.05mm | 5〜10分 | 適度 |
EDM | ±0.005mm | 15時間以上 | 高い |
添加剤の製造 | ±0.1mm | 8〜12時間 | 適度 |
主要な指標比較
これらのテクノロジーを統合することにより、メーカーは市場までの時間が30〜50％速く、大量生産量で20％のパートあたりのコストが低くなります。
高精度のダイの生産は、マルチ軸CNC加工、AI駆動型プロセス最適化、高度な表面工学、IoT対応の品質制御などの最先端のテクノロジーに依存して、サブミクロン公差、拡張ツールの寿命、Industry 4.0ワークフローとのシームレスな統合を実現します。
（1）5軸CNC加工
5軸CNCミルは、複雑なジオメトリ（例えば、アンダーカット、テーパー壁など）を±2μmのタイトな耐性と表面粗さ≤RA0.4μmの製造を可能にします。たとえば、スマートフォンのシャーシダイは、±2μm以内の平坦性を達成するために20時間以上の途切れないフライスを必要とします。
（2）電気放電加工（EDM）
ワイヤーEDMは、電子機器ダイ用の0.1mmピッチコネクタなど、硬化ツール鋼のマイクロフィーチャーに不可欠です。 ±0.005mmの位置精度により、EDMは熱歪みを最小限に抑え、半径が0.01mm未満のエッジシャープネスを達成します。
（3）添加剤の製造（AM）
レーザーパウダーベッドフュージョン（LPBF）は、ダイ内でコンフォーマル冷却チャネルをプリントし、サイクル時間を25％、熱的な反しを12％削減します。自動車バンパーダイに関するケーススタディでは、従来の掘削チャネルと比較して、AM統合冷却の寸法安定性が18％改善されました。
（1）TDコーティング
熱拡散コーティングは、ダイサーフェス上に5〜15μmの炭化物層（炭化バナジウム）を堆積し、耐摩耗性を3倍に増加させます。ステンレス鋼スタンピングのダイは、1,500 MPaを超えるストレス下であっても、再作業することなく500,000以上のサイクルを達成します。
（2）エレクトロポリッシング
この電気化学プロセスにより、表面の粗さがRA0.1μmに減少し、摩擦摩擦を深く描画するアプリケーションで40％削減します。医療機器が死ぬと、エレクトロポリッシングにより、Burrのないエッジと生体適合性コンプライアンスが保証されます。
（3）プラズマニトリッド
窒素イオン衝撃による表面硬化は、0.1〜0.3mmの症例深度と最大1,200 hVのマイクロハードを達成し、アルミニウム合金成分の大量生産のために寿命を延ばします。
（1）生成設計
AIアルゴリズムは、剛性を維持しながら、減量のためにダイ構造を最適化します（例えば、22％軽量）。自動車ブラケットの生成設計のプログレッシブダイは、材料コストを15,000ドル、エネルギー消費を30％削減しました。
（2）予測メンテナンス
IoTセンサーは、振動（≤5µm変位）や温度（20〜120°C）などのリアルタイムパラメーターを監視します。機械学習モデルは、ツールウェアを200時間以上前に予測し、計画外のダウンタイムを60％削減します。
（3）デジタルツインシミュレーション
ダイの仮想レプリカは、さまざまな条件下で実際のパフォーマンスをシミュレートします。
プレス速度：1分あたり20ストローク（SPM）まで最適化されて、生産性と部品の品質のバランスを取ります。
クランプ力：オーバーストレス材料を防ぐために、800〜2,500トンの間で調整されます。
（1）インラインメトロロジー

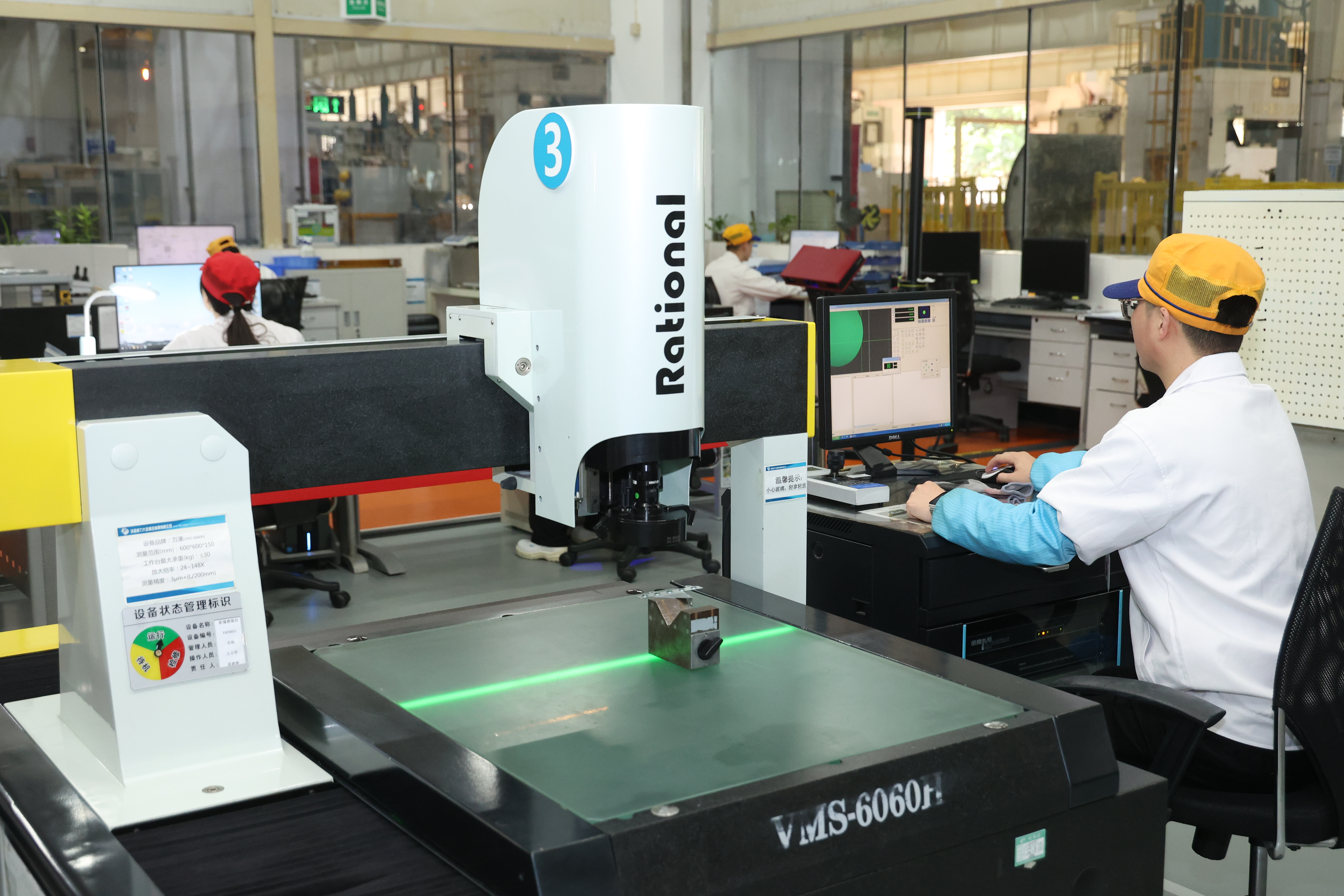

レーザースキャナーとCMMS（座標測定機）は、次のような重要な寸法の100％検査を実行します。
ベンド角度：自動車ブラケットの±0.1°精度。
穴の位置：エレクトロニクスコネクタが死ぬ場合は±0.02mm。
（2）適応機械加工
閉ループCNCシステムは、ツール摩耗データに基づいてリアルタイムでフィードと速度を調整します。たとえば、5軸ミルを切断したD2スチールを切断すると、ツールの偏向が2μmを超えるとスピンドル速度が15％減少し、許容範囲が維持されます。
（3）エネルギー効率の高いプロセス
最小量の潤滑剤（MQL）システムは、クーラントの使用量を90％削減しますが、ハイブリッドは熱サイクリング中にエネルギー消費量を25％削減します（炭素繊維 +スチールコア）。
（1）自動車
ホットスタンピングダイ：水冷チャネルは、引張強度を> 2,000 MPaの超高強度鋼（UHSS）成分を形成します。
ハイドロフォーミングツール：壁の厚さの均一性が98％以上の複雑な管状の形状を達成します。
（2）電子機器
マイクロスタンピングダイ：EDMカットのタングステンカーバイドインサートは、0.05mmの耐性を持つコネクタを生成します。
真空アシスト形成：薄膜金属形成中の空気の閉じ込めを排除します（例えば、厚さ0.2mmのEMIシールドなど）。
（3）航空宇宙
等温鍛造ダイ：チタン合金成分の±5°C温度の均一性を維持します。
スーパーフィニッシング：ダイヤモンドに転向した表面は、タービンブレードダイでRA0.025μmを達成します。
ダイマニュファクチャリング業界は、技術の進歩と革新的な実践によって駆動される変革的な変化を遂げています。 Gree Daikin Mold（Zhuhai Gree Daikin Precision Mold）では、最先端のソリューションは従来のプロセスを再定義し、精度、効率、持続可能性のために新しいベンチマークを設定しています。 Gree Daikin Moldの専門知識とグローバルなクライアントのサクセスストーリーで示されているように、以下はこの進化の先頭に立つ重要な革新です。
Gree Daikin Moldは、 物理的な生産が始まる前にカビのパフォーマンスを最適化するために、完全な仮想環境でのマニピュレーターの取り扱いと金型アセンブリをシミュレートすることにより、設計段階で潜在的な衝突または構造的欠陥が特定され解決されます。このアプローチは、金型のデバッグ中の試行錯誤を最小限に抑え、リードタイムを最大30％削減します。たとえば、自動車スタンピング金型に関する彼らの作業により、CAE（コンピューター支援エンジニアリング）を利用してストリップ形成プロセスを分析し、コーナーラジア（r角）などの重要なパラメーターを調整して、亀裂リスクを軽減します。 3Dデザイン と 干渉シミュレーションを活用します。

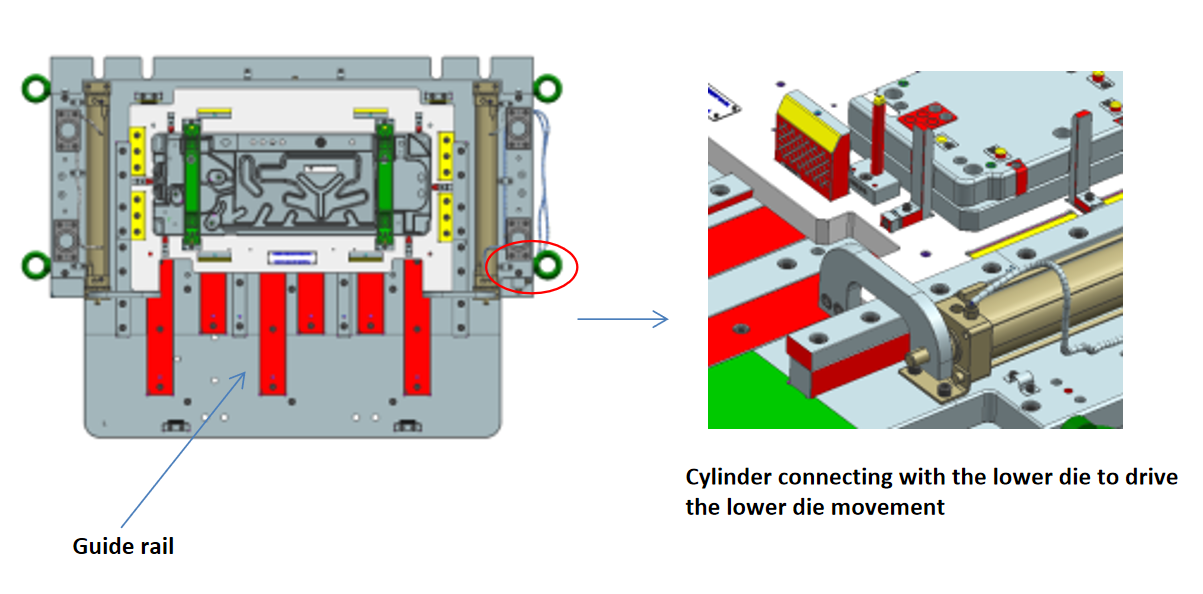

Gree Daikin Moldの 窒素ガススプリングテクノロジーは、 構造革新がどのように生産を合理化できるかを例示しています。単一層から二重層の動きに金型を再設計することにより、米国のアプライアンスクライアントのフロントプレート圧縮プロセスを6ステップから5に減らし、ツールコストとサイクル時間を削減しました。同様に、 ボトムフレームの安全性リベッティングテクノロジーは 、空気圧シリンダーとガイド付きレールシステムを統合し、二次操作なしの安全なアセンブリの正確な前方帯域動作を可能にします。このような革新は、軽量で多機能ツールに対する業界の需要と一致しています。

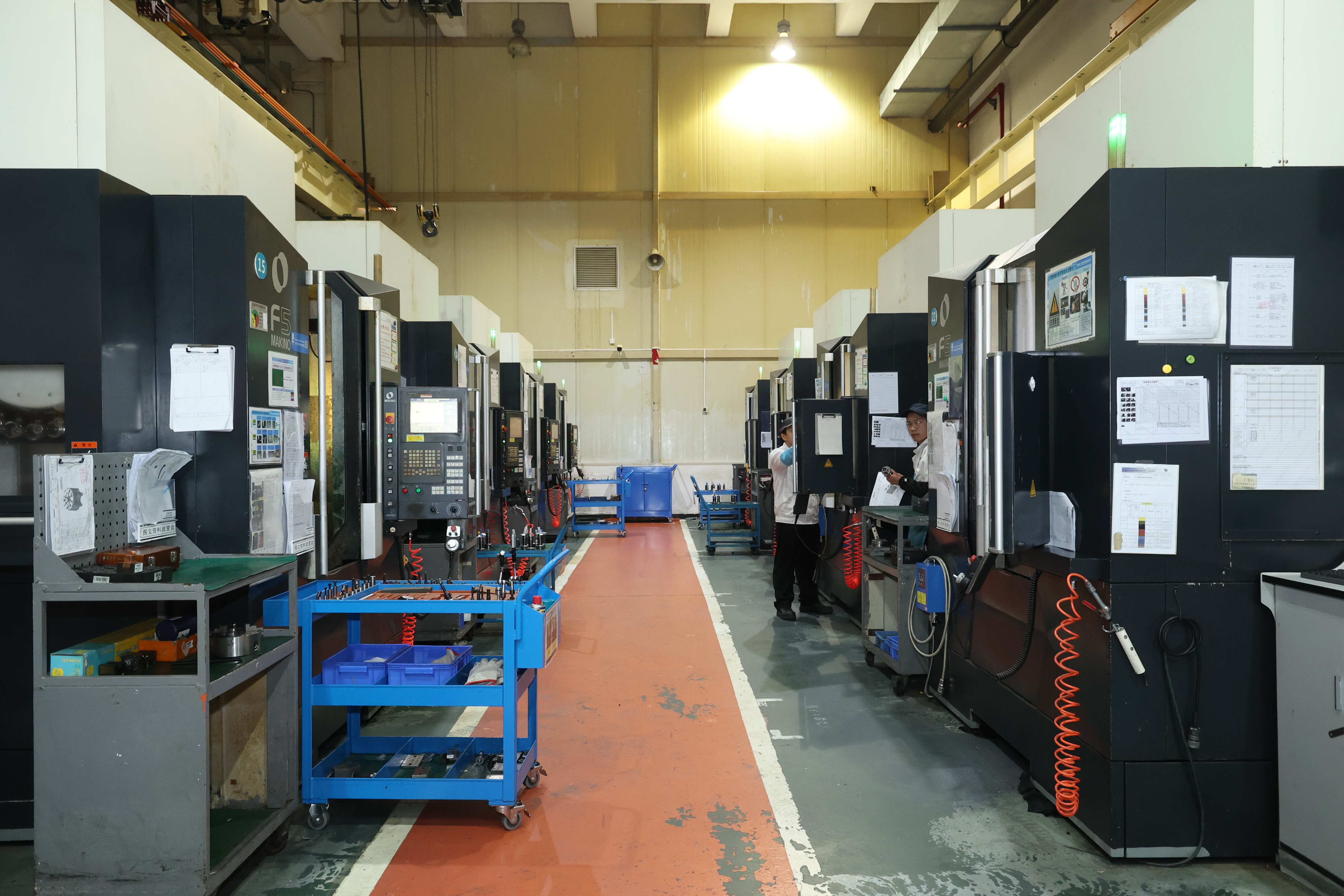

マキノと三菱CNCマシン （精度≤0.01mm）と ERPベースの追跡システム を装備したGree Daikin Moldは、スマートマニュファクチャリングを具体化しています。 CAE/CAD/CAM/UGソフトウェアを介した機械加工状態のリアルタイム監視により、設計、生産、品質管理全体のシームレスな調整が保証されます。たとえば、自動化された切り替えテクノロジーにより、マルチプロダクト金型はクライアント仕様に迅速に適応し、自動車およびヘルスケアクライアントの生産効率を40％増加させることができます。

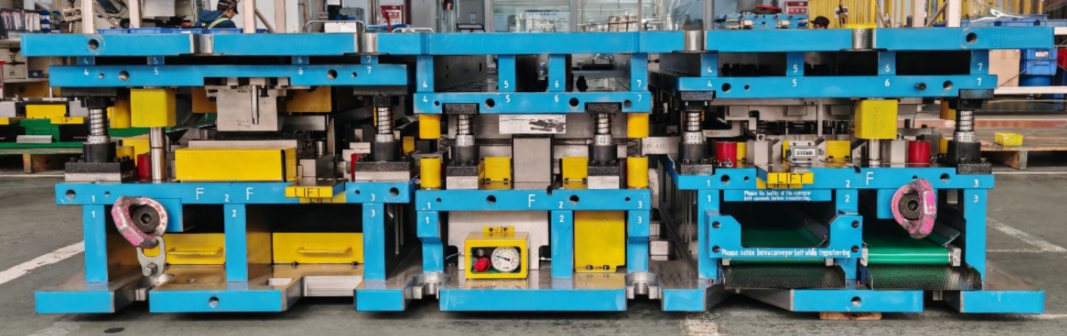

Gree Daikin Moldの 製造可能性（DFM） アプローチのための共同デザインR&Dと生産。 DFMフェーズでクライアントと提携することにより、ホームアプライアンスのサイドパネルの大規模な連続金型に見られるように、プログレッシブダイ製造の製品ジオメトリを最適化します。材料の革新も重要な役割を果たします。SGCD2およびPSGCD2-42N-Z08QV合金は、高強度、腐食抵抗、疲労耐久性のために選択されます。
CAE駆動型プロセスの統合とツール構造の最適化により、Gree Daikin Moldは材料の廃棄物とエネルギー消費を減らします。複数のスタンピング段階をより少ない操作（たとえば、オフィスアプライアンスサンプルのプログレッシブダイ）に融合する能力は、ISO認定の品質基準を維持しながら、人件費を25％削減します。ドイツの主要な自動車ブランドを含むクライアントは、持続可能なツールの経済的および環境的利益を強調している、拡張されたサービス生活と精密な許容範囲を持つ金型を証明しています。
GreedaikinMoldの150人の技術チームは、自動車、ヘルスケア、および家電ツールの専門知識を組み合わせています。多言語エンジニアとアジャイルワークフローにより、ゼロの欠陥のある表面を必要とする医療スタンピング金型から、超高速サイクル時間を要求する大量の自動車ダイまで、多様な業界基準に迅速に適応することができます。この汎用性は、グリー・ダイキン・モールドを、セクターのイノベーションのリーダーとして位置付けています。
今後、スタンピングダイの製造部門は、5つの変革的傾向によって形作られます。それぞれが革新と成長の機会を提供します。
人工知能（AI）と機械学習のCAD/CAEシステムへの 統合により、 設計の最適化がさらに加速します。 AIアルゴリズムは、材料の動作を予測し、構造調整を推奨し、ツールの摩耗を予測し、プロアクティブなメンテナンスを可能にすることができます。 Gree Daikin Moldのような企業の場合、これは3Dシミュレーションフレームワークを強化してリアルタイムの予測分析を含め、計画外のダウンタイムを削減し、カビの寿命を延長することを意味します。
環境規制とESG（環境、社会、およびガバナンス）の優先事項は、製造業者をに向けます 循環経済の慣行。 Gree Daikin Moldの材料効率に関する専門知識（例えば、CAE分析によるスクラップの削減）と省エネプロセス（例、マルチステージ統合）は、環境に配慮したツールにリードするようにしています。将来のイニシアチブには、環境フットプリントを最小限に抑えるために、リサイクル合金の採用、炭素中立マシニング、閉ループ冷却システムが含まれます。
電気自動車（EV）やスマートアプライアンスなどの産業は、製品のライフサイクルの短縮を要求するにつれて、 迅速なツール と モジュラー金型システムが 重要になります。 Gree Daikin Moldの自動化された切り替えテクノロジーと共同DFMアプローチは、スケーラブルなカスタマイズの青写真を提供します。 5D印刷（添加剤の製造とCNC加工を組み合わせて）への投資は、数週間から数日から数日から数日にわたってプロトタイピングサイクルをさらに圧縮する可能性があります。
パンデミック後のサプライチェーンの混乱により、地域の製造ハブへの移行が促進されました。 Gree Daikin Moldのグローバルなフットプリントは、多言語チームとローカライズされたR&Dセンターによってサポートされています。主要市場（ヨーロッパ、北米、東南アジアなど）でパートナーシップを確立することにより、Gree Daikin Moldはより速い応答時間を提供し、地政学的リスクを軽減できます。
自動化が進歩している間、 人間の要素は かけがえのないままです。 Gree Daikin Moldの150人の技術チームは、Ai-Augmented Toolsを装備したスキルを備えたエンジニアがイノベーションの境界を押し広げる方法を例示しています。 AI、IoT、およびAdvanced Materials Scienceのアップスキルプログラムにより、Gree Daikin Moldの労働力が技術曲線の先を行くことが保証されます。
リーダーシップを維持するために、greedaikinmoldは以下を計画しています。
金型のエンドツーエンドのライフサイクル管理のための デジタルツイン機能を拡張します。
2030年までにエネルギー使用量が40％減少することを目的としたグリーン製造イニシアチブを開始しました。
リアルタイムのパフォーマンス監視のために、IoT対応センサーを金型に統合するための ハイテクプロバイダーとの提携を築きます。
AIおよび材料科学へのダブルR&D投資は 、EVと航空宇宙の軽量複合材料に焦点を当てています。
Die Manufacturingの未来は収束の1つです。精度は持続可能性を満たし、デジタルツールが人間の専門知識を増幅し、グローバルな課題がローカライズされたソリューションを刺激します。 Gree Daikin Moldのような企業は、技術的な習熟、敏ility性、先見の明のあるリーダーシップの融合を備えており、これらの変更に適応するだけでなく、それらを定義する態勢が整っています。ヘルスケアから再生可能エネルギー需要まで、より賢く、より速く、より環境に優しいツールソリューションまで、Gree Daikin Moldの容赦ないイノベーションは、このダイナミックな進化の最前線にとどまることを保証します。
