熱処理割れ防止プロセス
熱処理後の部品 (通常、コア、キャビティ、スライダー、エジェクター ピンなどの金型のコアコンポーネント) の亀裂は、単一のコンポーネントの廃棄をはるかに超えて、金型製造プロジェクトに壊滅的かつ全体的な影響を与えます。
直接的な影響: コア機能の障害と精度の低下
ひび割れた部品は使用できなくなり、金型の組み立てや試作に直接支障をきたします。微細な亀裂であっても、射出またはスタンピングによる周期的な高圧負荷の下では急速に伝播し、致命的な破損（キャビティ破壊など）につながる可能性があります。これにより、金型全体がスクラップになるだけでなく、数十万ドル相当の加工時間 (精密フライス加工、EDM、研磨) が即座に無駄になります。
間接的な影響: プロジェクト管理の喪失と信頼の危機
金型の製造は非常に連続したプロセスです。重要な部品の熱処理による亀裂は、全体の生産リズムを混乱させます。材料の再注文、再加工、熱処理と仕上げプロセスの繰り返しにより、リードタイムは通常、数週間から数か月遅れます。これは、クライアントの製品発売スケジュールに重大な影響を及ぼし、金型メーカーに多額の遅延ペナルティを課すことになり、信頼できるサプライヤーとしての評判を傷つけます。
経済的影響: コストの急激な増加
経済的な影響は、一部を作り直すだけにとどまりません。これには次のものが含まれます。 故障した部品にすでに投資されているすべての製造の埋没費用。二次製造の材料費と人件費。スケジュールを回復するための超過料金と急行料金。顧客への損害賠償請求の可能性。総コストは元の部品の価値の数倍になることが多く、プロジェクトの収益性を著しく損ないます。
体系的な反映: 共同設計の欠陥の暴露
亀裂は基本的に、金型設計からプロセス計画、熱処理の実行に至る一連の連携における失敗を明らかにします。たとえば、鋭いコーナーや急激な断面変化などの設計上の特徴や、指定どおりの適切なフィレットやストックを残せない粗い機械加工により、熱処理中に応力集中点が生じます。これにより、金型メーカーは、熱処理性をフロントエンド設計レビューの中核要素として扱う必要が生じ、設計、機械加工、熱処理プロセス間の統合的なコラボレーションが促進されます。
部品の熱処理による亀裂は、金型製造において避けるべき最も重大な欠陥の 1 つです。これは、技術面、納品面、経済面、評判など、さまざまな面でプロジェクトに影響を与えます。成功する金型メーカーは、故障後の救済策に頼るのではなく、部品設計の最適化 (応力集中の回避)、前処理機械加工プロセスの厳密な管理、熱処理サプライヤーとの技術協力を通じて、体系的な防止メカニズムを確立する必要があります。
熱処理割れ防止プロセス
現在、熱処理後に部品に亀裂が発生しており、金型の納期と生産コストに重大な影響を及ぼしています。このような異常が発生する主な原因は、熱処理プロセスの理解が不十分であるためです。熱処理後に亀裂が発生しないように、重要なプロセスに対して事前に予防措置を講じる必要があります。
亀裂の原因は、材料の加熱および冷却段階での内部応力の集中や過度の温度差であり、分子レベルの剥離や破壊につながります。
亀裂の根本原因に対処するには、粗加工後の部品に鋭いエッジ、薄い部分、鋭角、または大幅な厚さのばらつきがないことをプロセスで確認する必要があります。必要に応じて、あらかじめ補強リブを組み込んで強度を高めてください。

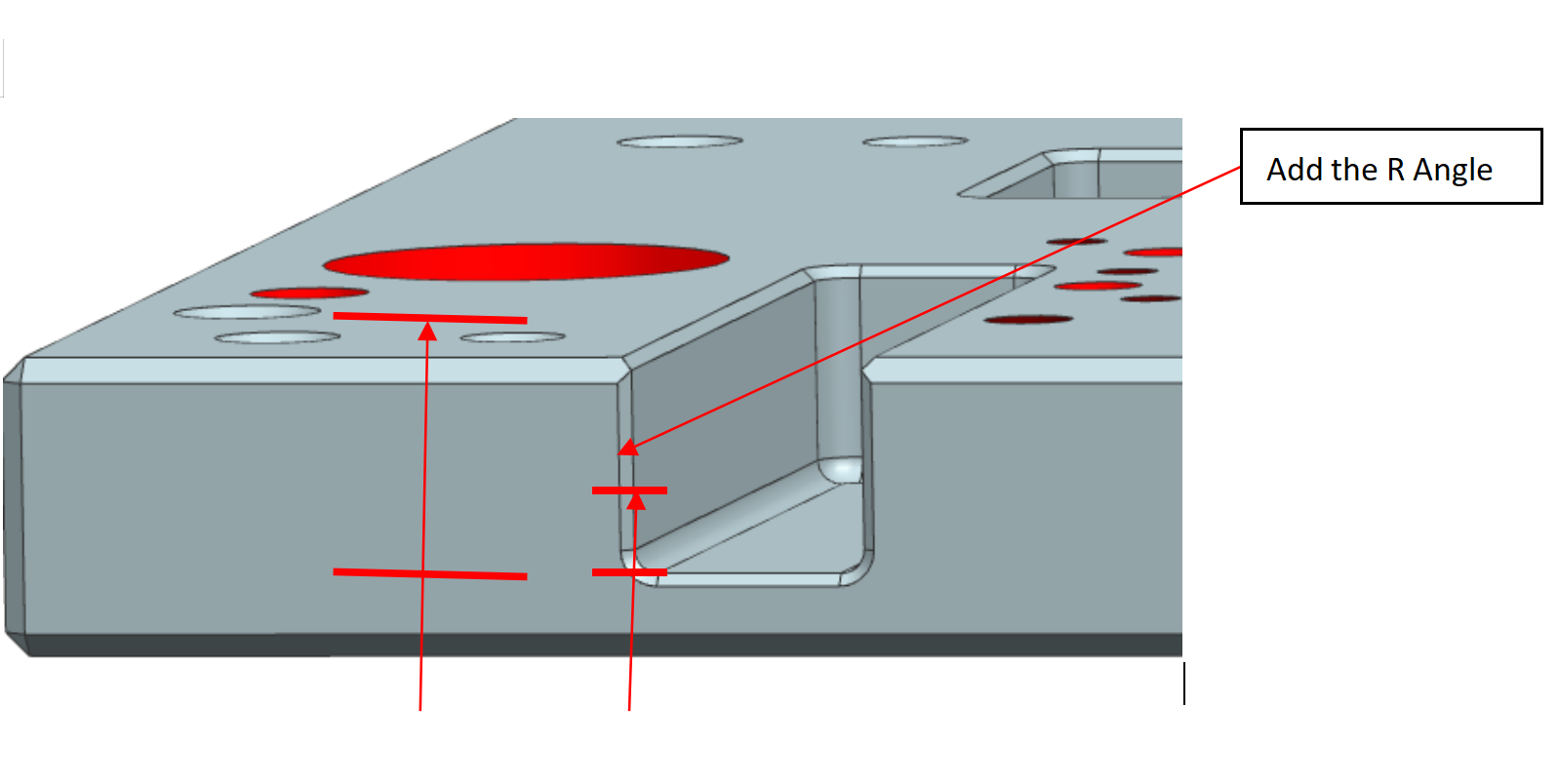

部品の予防熱処理の図解ガイド
1. 荒加工中は、R3 より大きい半径の工具を選択し、鋭いコーナーの形成を防ぐために根元のフィレット半径を維持します。
２．設計図における板厚変動が2倍を超える場合は、放熱ムラを防ぐため、荒加工時に追加代を残してください。厚い領域は熱をゆっくりと放散しますが、薄い領域は急速に熱を放散するため、大きな温度差が生じ、引張亀裂が発生します。
3. 穴タイプのフィーチャからエッジまでの距離が穴の直径の少なくとも 2 倍であることを確認します。
